Сильфонный VS резиновый компенсатор. Разбор, сравнение, выводы

24 июля 2023, 11:35

Трубопроводные системы с насосами, фильтрами, емкостями,  подвергаются сильным вибрационным нагрузкам, гидроударам, осевым и угловым смещениям, растяжениям и сжатиям. Нивелировать пагубные последствия позволяют компенсаторы. Самыми популярными являются сильфонные и резиновые фланцевые компенсаторы. В этой статье рассмотрим различие между компенсирующими устройствами.

➤ Что такое сильфонный компенсатор?

Сильфонный компенсатор (КС) представляет собой несколько разновидностей компенсирующих конструкций, например: осевые (КСО), сдвиговые (КСС), поворотные (КСП), сдвигово-поворотные (КССП) универсальные (КСУ). Отдельное место занимают компенсаторы сильфонные осевые фланцевые (КСОФ). Конфигурация КС включает в себя гибкую гофрированную вставку из стали. В результате температурной деформации материала при нагреве и охлаждении длина трубопровода изменяется. От повышения температуры металлический компенсатор сужается, а после охлаждения - увеличивается. К примеру, поворотные и сдвиговые компенсаторы ставят на П-образные системы. В общей сложности, существует более 10 стандартов, связанных с сильфонными компенсаторами и сильфонными компенсирующими устройствами, чаще всего используют ГОСТ 27036 и ГОСТ 32935. В международной практике применяют EN 14917. Поэтому, важно понимать, что когда речь заходит про сильфонный компенсатор, необходимо разобраться в его окончательном виде.

➤ Что такое фланцевый резиновый компенсатор?

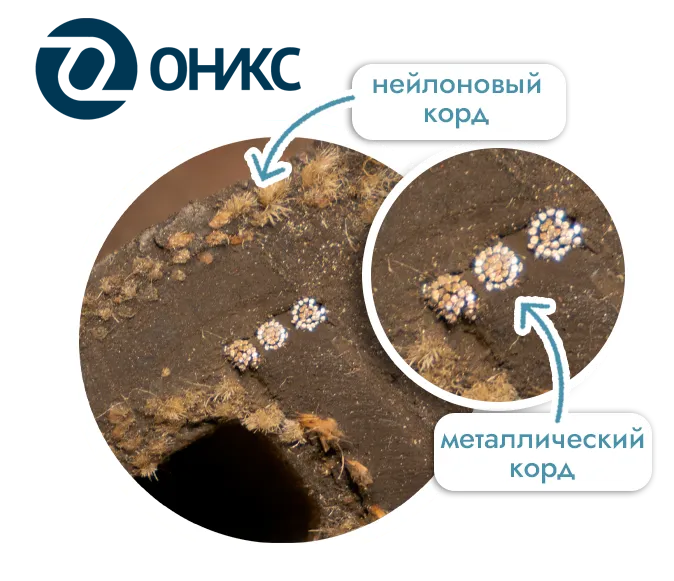

Конструкционно узел резинового компенсатора состоит из двух элементов: сильфона и двух плоских фланцев, по параметрам и толщине соответствующих ГОСТ 33259-15. Синтетические эластомеры, представлены в двух видах: этилен-пропиленовый EPDM (ethylene propylene diene M-class rubber) или бутадиен-нитрильный NBR (nitrile-butadiene rubber) каучук. Главные различия между NBR и EPDM - устойчивость к горюче-смазочным материалам на нефтяной основе и устойчивость к атмосферным воздействиям. По всему периметру резинокордной вставки NBR/EPDM присутствует нейлоновый корд. Благодаря ему укрепляют прочность конструкции, удерживают внутреннее давление и происходит предотвращение деформации конструкции до критических размеров. Нейлоновый корд - это гибкий каркас, встроенный во внутреннее тело каучука. Начиная с номинального диаметра 125 мм, в каучук добавлены нити металлического корда. Резинометаллокордное полотно усиливает крепость соединения, предотвращая разгерметизацию фланца и силикона при высоких нагрузках на систему.

Плавающие стальные фланцы компенсатора свободно вращаются, что упрощает процесс установки к контрфланцу. Прокладка в таком соединении не предусмотрена, поскольку конструкция эластомера успешно заменяет функции уплотнительного кольца. Резиновым компенсаторам отдают предпочтение в тех случаях, когда нет технической возможности использовать сварку из-за опасного теплоносителя агрессивной среды с угрозой возгорания или когда компенсатор расположен в труднодоступном месте.

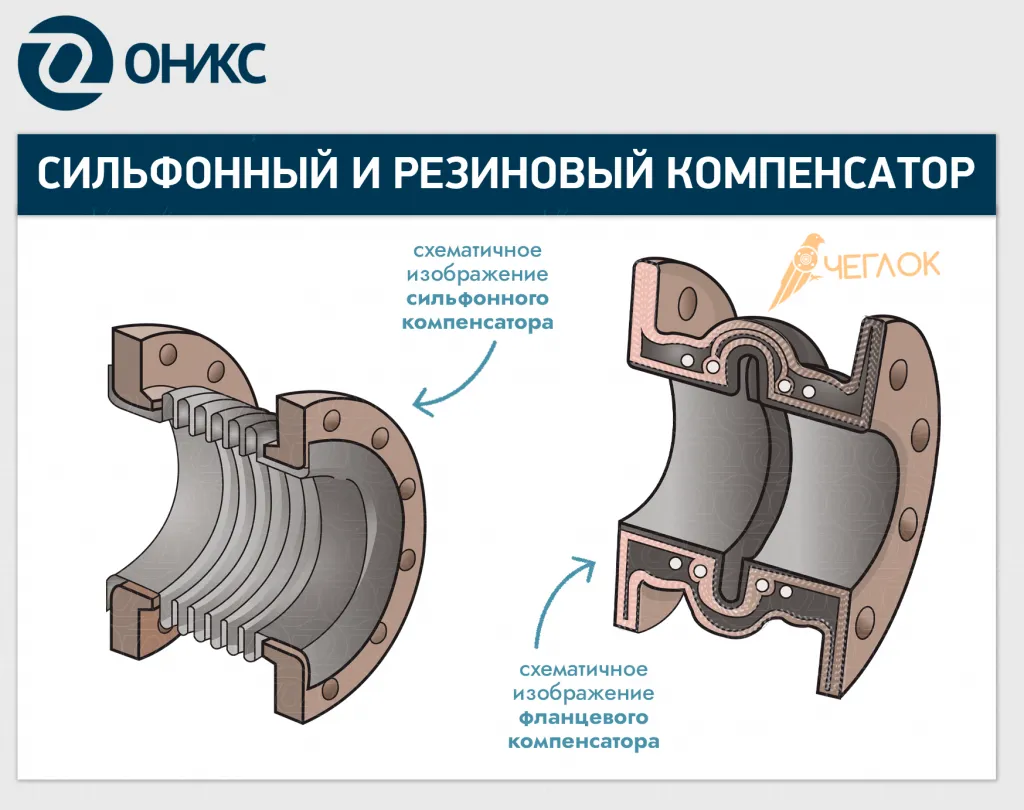

➤ Сравнение резиновых и сильфонных компенсаторов

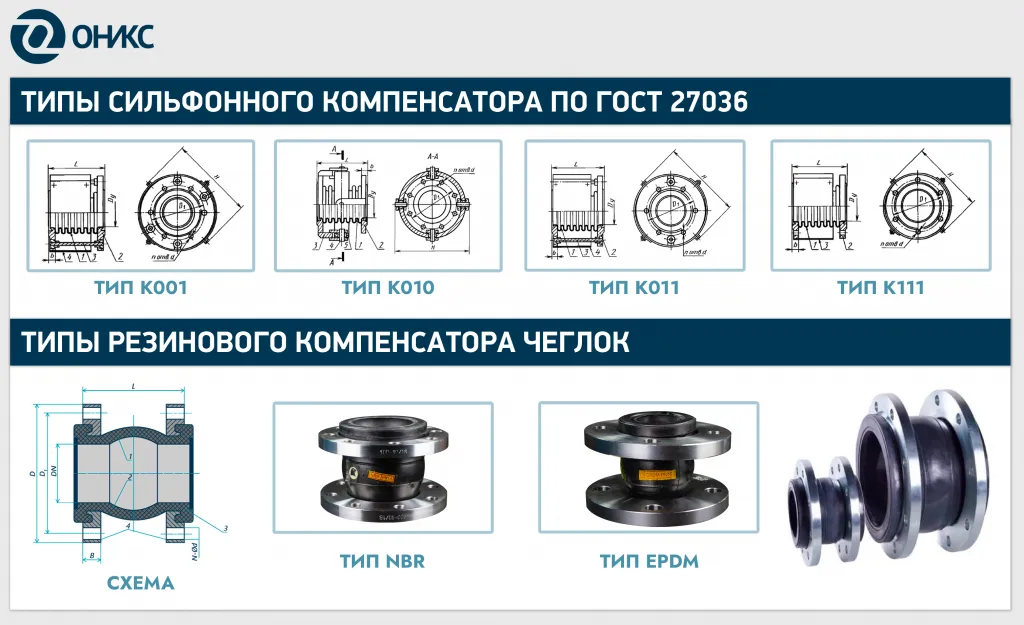

В зависимости от условий внешней и внутренней среды, условий эксплуатации и монтажа, могут быть выбраны сильфонные или резиновые фланцевые компенсаторы. Сравним сильфонные компенсаторы по ГОСТ 27036 и фланцевые ТМ ЧЕГЛОК по ТУ 3799-001- 94568095-2018.

Таблица 1. Сравнение основных параметров сильфонных и фланцевых компенсаторов.

Позиция	Стандарт	Обозначение	Исполнения	Диаметр (мм)	Давление (кгс/см²)	Среда
Сильфонный компенсатор	ГОСТ 27036	К001 КС сдвиговый	11 исп. (01-11)	от 125 до 500	от 10 до 63	Жидкости; газы; морская вода, щелочи, кислоты
		К010 КС поворотный	11 исп. (01-11)	от 65 до 50	от 10 до 16	Жидкости; газы; морская вода, щелочи, кислоты
		К011 КС сдвигово-поворотный	11 исп. (01-11)	от 65 до 500	от 2,5 до 10	Жидкости; газы; морская вода, щелочи, кислоты
		К111 КС универсальный	19 исп. (01-11)	от 65 до 500	от 2,5 до 16	Жидкости; газы; морская вода, щелочи, кислоты
			(21-28)	от 100 до 1400	от 1 до 63
Фланцевый резиновый компенсатор	ТМ ЧЕГЛОК, ТУ 3799-001- 94568095-2018	NBR	Плоскость	от 40 до 1200	от 10 до 16	Минеральные масла, бензин, мазут, ДТ, топливо с содержанием углеводородов не более 40%; животные и растительные масла и жиры, речная и морская вода; многочисленные буровые растворы, солевые растворы при невысокой температуре; хладагенты групп HFA, HFB, HFC; Этиленгликоль.
		EPDM	Плоскость	от 40 до 1200	от 10 до 16	Вода, воздух, морская вода, Этиленгликоль, раствор 5%-15% азотной кислоты, хлорид натрия.

➤ Вывод

Оба представителя компенсирующих устройств имеют высокую популярность на рынке и каждый из них закрывает определенные потребности в трубопроводных системах.



• Срок службы. Если условия эксплуатации и уровень допустимого смещения не выходит за рамки рекомендованных, то стандартный сильфонный компенсатор будет работать из расчета 5000 циклов или свыше 25 лет. Фланцевые компенсаторы прослужат не менее 10-ти лет с учетом выполнения требований хранения, эксплуатации и обслуживания.

• Сталь. Выбирая материал для фланцев сильфонного компенсатора, отлично подойдут коррозионно-стойкие стали. Это позволит сохранить рекомендованные сроки службы. Если выбрать углеродистую сталь 20, в скором времени появится коррозия, что вызовет отклонения от регламентирующих параметров. Фланцы для компенсаторов ЧЕГЛОК могут быть выполнены из углеродистой (20, 09Г2С) и нержавеющей стали (12Х18Н10Т).

• Монтаж. Фланцы не просто обладают свободой вращения и упрощают монтаж, но и совершенно не контактируют со средой, сохраняя заявленные характеристики. Вибровставки NBR и EPDM ставят в системах, где запрещено использовать сварку из-за риска возгорания. Фланцевые компенсаторы устанавливают при помощи крепежа, а сильфонные приваривают к трубе.

• Опоры. Сильфонные компенсаторы монтируют в тесной связи с опорами, анкерами или подвесками, а резиновые компенсаторы самостоятельны - нет необходимости использовать дополнительные опоры трубопровода.

Чтобы заказать соединительные детали трубопровода, направьте запрос по электронной почте или позвоните менеджерам отдела продаж.

➥ 8 (499) 673-38-38 Москва
➥ 8 (343) 384-38-38 Екатеринбург
➥ 8 (812) 328-38-38 Санкт-Петербург
➥ 8 (800) 555-38-83 Бесплатно по РФ

— Осколкова Анастасия, контент-маркетолог «ОНИКС»
