Резиновый фланцевый компенсатор - специальное устройство для трубопровода, предназначенное для компенсации разного рода смещений, поглощения вибрационных нагрузок.

Конструкция компенсатора.

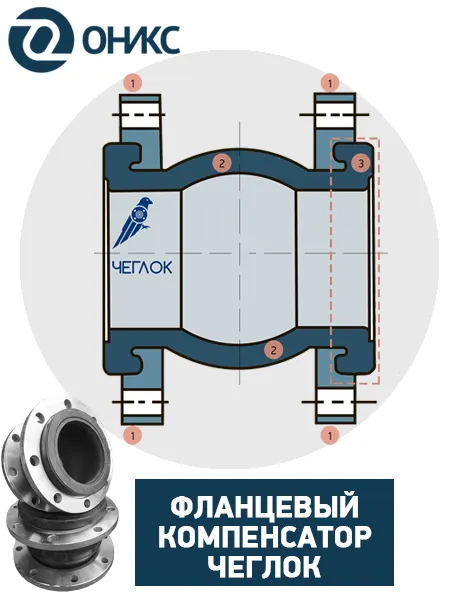

Резиновый антивибрационный компенсатор состоит из нескольких элементов:

·         Гибкая вставка – сильфон.  Он изготавливается из различных типов резины. Внутрь резины внедряется гибкий корд из металлических или синтетических волокон. В отдельных случаях в резину монтируется опорное кольцо.

·         Фланцы. На концы вибровставки монтируются фланцы. при помощи фланцев резиновый компенсатор крепится к участку трубопровода или оборудованию.

·         Также бывают муфтовые компенсаторы.  Такие изделия присоединяются к трубе при помощи резьбы.

·         В отдельных случаях конструкция из фланцев и сильфона может дополняться ограничительными стержнями и крепежом для прочности конструкции.

Этапы изготовления резинового компенсатора:

На металлическую заготовку поэтапно наносятся слои резины и нейлоновой ткани.

Правильно подобранное сочетание многослойной резины и нейлоновой ткани (корда) определяют прочность изделия. На данном этапе "закладываются" технические характеристики: какое давление и деформацию сможет выдержать компенсатор.


Следующий этап - вулканизация.  Данный процесс подразумевает удаление воздуха между слоями нейлоновой ткани и резины. Вулканизация позволяет интегрировать два материала для увеличения прочности резинового соединения.

Также в процессе вулканизации в заготовленной форме на резину наносятся нужные обозначения- диаметр и давление изделия. Прочие обозначения чаще всего указываются на стикерах или краской наносятся на саму резину по готовности.


На следующем этапе происходит сборка компенсатора- на резиновую вставку "надеваются» фланцы.

При необходимости фланцы скрепляются ограничительными комплектами- стержнями, крепежом.
Ограничительные / контрольные стержни предназначены для предотвращения запрещенных режимов работы вибровставки. Например, для недопущения одновременного растяжения и осевого сдвига.

Компенсатор фланцевый/вибровставка/ виброкомпенсатор/ резиновый компенсатор. Как правильно называть?

Фланцевый компенсатор имеет несколько равнозначных обозначений: компенсатор резиновый фланцевый, фланцевый компенсатор и резиновый компенсатор - взаимозаменяемые понятия.

Компенсатор часто называют виброкомпенсатором, делая акцент на свойствах оборудования: поглощении вибраций. Виброкомпенсатор и «просто» компенсатор в данном случае синонимы.

В отдельных случаях компенсатор называют вибровставкой. При употреблении данного понятия заказчиком советуем уточнить, что именно имеет ввиду клиент: сам компенсатор или гибкую вставку- сильфон. Так, под  вибровставкой могут подразумевать только гибкую подвижную часть конструкции.

Для чего нужен резиновый компенсатор?

·         Для снятия вибрационных и шумовых нагрузок;

·         Компенсации смещений (осевых, продольных, поперечных);

·         Поглощения гидравлических ударов;

·         Снижения нагрузки на участок магистрали при смещениях, вызванных "оседанием" почвы или опор трубопровода;

·         Компенсации несоответствия осей трубопровода

Где может использоваться компенсатор?

Фланцевый компенсатор может монтироваться на трубопроводы, транспортирующие:

·         масла и смазки на основе масел;

·         техническую воду (дистиллированную, деминерализованную);

·         морскую воду;

·         горячая вода;

·         шламовые воды;

·         солевые, буровые растворы;

·         канализационные среды;

·         нефть и газ и т.д

Монтаж.
Резиновый фланцевый компенсатор соединяет участки магистрали; соединяет трубопровод и различные виды оборудования (насосы, компрессоры, мешалки, вентиляторы и проч. устройства, создающие шумы и вибрации).

Технические характеристики:

·         Условный диаметр Ду от 15 до 3600мм (мы предлагаем DN 40-600мм);

·         Рабочее давление от Ру 6 до 25кг/см3;

·         Материал вибровставки: EPDM, NBR, HNBR, CR, CSM, FPM;

·         Материал фланцев: углеродистая, нержавеющая сталь, молибден, оцинкованная сталь, чугун;

·         Материал ограничительных стержней, крепежа: углеродистая, нержавеющая стали;

·         Рабочая температура от -40 до 110 гр. Цельсия

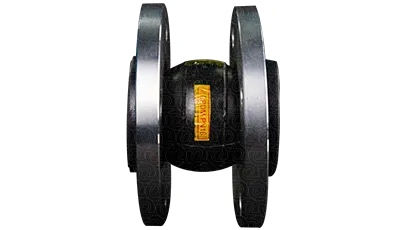

Самые популярные фланцевые компенсаторы изготавливаются из резины EPDM, NBR с фланцами из углеродистой стали.

Также большим спросом пользуются виброкомпенсаторы с нержавеющими фланцами или фланцами с цинковым покрытием.
Такие компенсаторы вы можете купить в нашей компании.

Преимущества резиновых фланцевых компенсаторов:

·         простота конструкции;

·         легкая сборка;

·         универсальность использования;

·         низкий вес;

·         гибкая вставка позволяет восстанавливать форму после воздействий


Как выбрать компенсатор?

При выборе компенсатора стоит учитывать эксплуатационные условия. Основные моменты, на которые стоит обратить внимание: рабочее давление, температура среды, степень агрессивности транспортируемого вещества.

Стоимость компенсаторов.
Стоимость компенсаторов резиновых зависит от выбранных характеристик и варьируется в интервале от 1200 до 16 400 рублей (Ду 50 и 400 EPDM).

На стоимость влияет выбор резины сильфона, а также материал фланцев. Самая низкая стоимость у компенсаторов с фланцами из углеродистой стали 20, более высокая - с оцинкованными и нержавеющими фланцами и крепежными элементами.

Стоит обратить внимание, что в первую очередь стоит учитывать технические характеристики оборудования, и уже потом стоимость. Правильно подобранный компенсатор позволит сэкономить деньги: снизит вероятность возникновения неполадки в месте установки вибровставки и прослужит дольше, чем более дешевый, но неверно подобранный аналог.

Подробнее с ценами на фланцевые виброкомпенсаторы вы можете ознакомится в нашем каталоге, а также, позвонив по телефону 8-800-555-3883, или, оставив заявку на обратный звонок на сайте.

Рекомендации по эксплуатации.
Перед началом установки компенсатора  следует провести подготовительные работы: отцентровать подводящий отводящий участки трубопровода, закрепить их в опорах. Виброкомпенсатор нужно устанавливать меду опорами, причем расширение между неподвижными точками не должно превышать компенсирующую способность выбровставки.

Резиновый компенсатор можно устанавливать и на вертикальных и на горизонтальных участках проводящей магистрали.
Запрещается:

·         устанавливать компенсатор, имеющий повреждения, видимые дефекты;

·         использовать компенсацию или эффект кручения при монтаже;

·         одновременно применять 2 рабочих режима: сдвиг и растяжение

Сроки эксплуатации.
Гарантийный срок - 12 мес. со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю.
Общий срок эксплуатации составляет 3 года.
